数字示波器的使用单元测试题

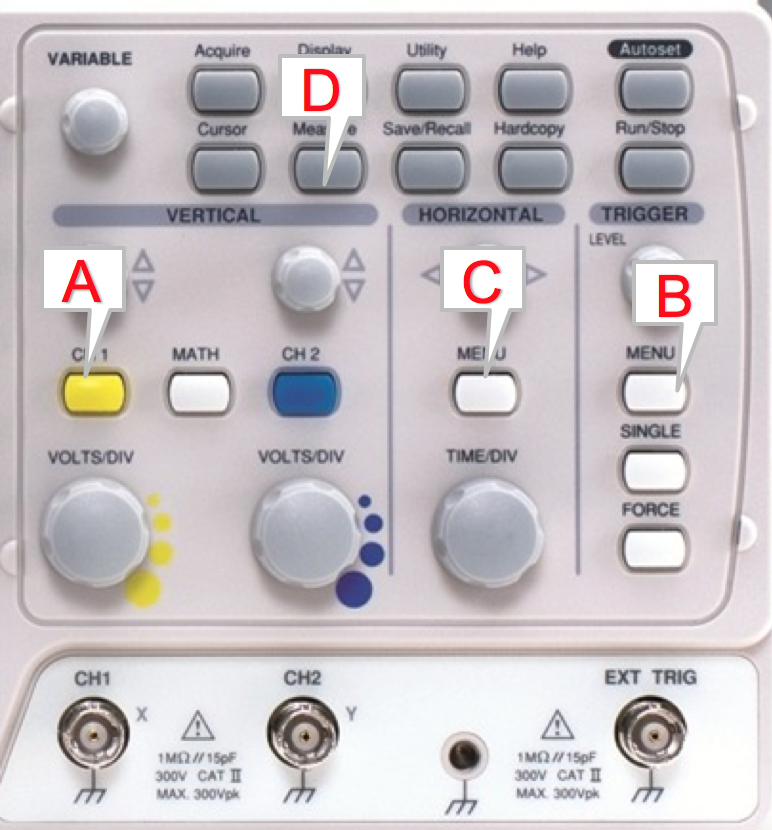

1.单选题：如图所示示波器的面板旋钮中，标出哪个按键是垂直通道的菜单按键
选项：
A、A
B、B
C、C
D、D
答案：【A】

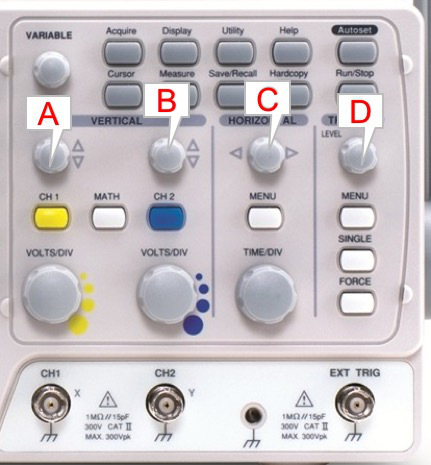

2.单选题：如图所示示波器的面板旋钮中，标出哪个旋钮是水平通道的位移旋钮
选项：
A、A
B、B
C、C
D、D
答案：【C】

3.单选题：若被测试的信号是交直流叠加信号，示波器的垂直耦合方式应该选择哪一挡
选项：
A、AC耦合
B、DC耦合
C、接低耦合
D、AC、DC均可
答案：【DC耦合】

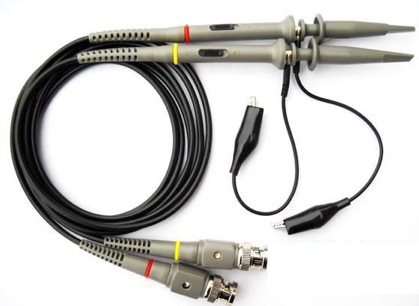

4.单选题：如图所示示波器的探头，测试信号时，探头应该与测试端应如何连接
选项：
A、探勾接信号端钮，黑色鳄鱼夹接地
B、探勾接地，黑色鳄鱼夹接信号端钮
C、可以任意连接
D、以上均不正确
答案：【探勾接信号端钮，黑色鳄鱼夹接地】

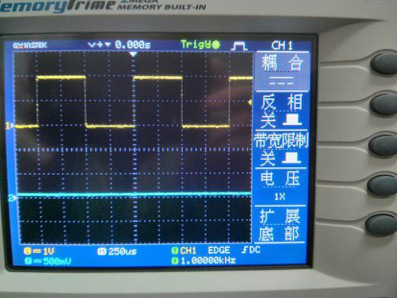

5.单选题：如下图所示第四个菜单栏中，如果测量时发现该菜单栏显示不是电压1X，而是电压10X，应该调节哪个按键或旋钮使其为电压1X
选项：
A、旁边的按键切换选择
B、VARIABLE旋钮
C、AUTOSET
D、关机重启
答案：【VARIABLE旋钮】

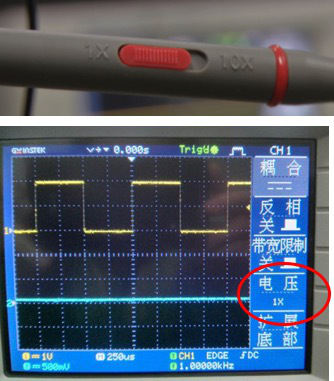

6.单选题：下图是所示是示波器探头的手柄阻抗拨动开关细节图，若手柄放在1X端，垂直菜单栏中第四栏应怎么调节？若手柄放在10X端，又该怎样调节？
选项：
A、电压1X、电压10X
B、电压10X、电压1X
C、电压1X、电压1X
D、任意选择不影响结果
答案：【电压1X、电压10X】

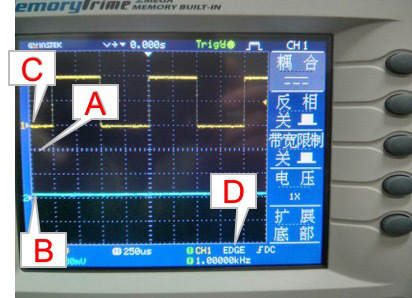

7.单选题：如图所示示波器的显示屏上，哪个标示的是通道1的零基线位置
选项：
A、A
B、B
C、C
D、D
答案：【C】

函数发生器和晶体管毫伏表单元测验

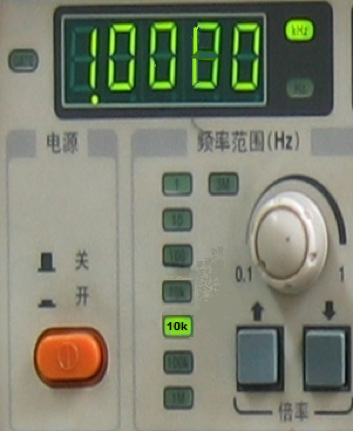

1.单选题：信号源输出周期信号时频率显示如图所示，当前输出信号的频率是多少？
选项：
A、1Hz
B、10Hz
C、1KHz
D、10KHz
答案：【1KHz】

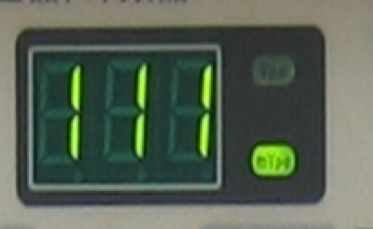

2.单选题：信号源给后级网络提供正弦信号，如果信号源幅度显示窗口显示如图所示，表明现在后级网络得到的信号电压大小是？
选项：
A、不确定
B、电压峰值是111mV
C、电压峰峰值是111mV
D、电压有效值是
答案：【不确定】

3.单选题：下列说法正确的是？
选项：
A、数字万用表可以测量函数发生器输出信号中的直流分量
B、函数发生器只用“输出幅度调节”旋钮进行幅度调节
C、函数发生器可用“直流偏移”旋钮输出直流电压信号
D、函数发生器输出信号电压的最大值和最小值之间相差60dB
答案：【数字万用表可以测量函数发生器输出信号中的直流分量】
